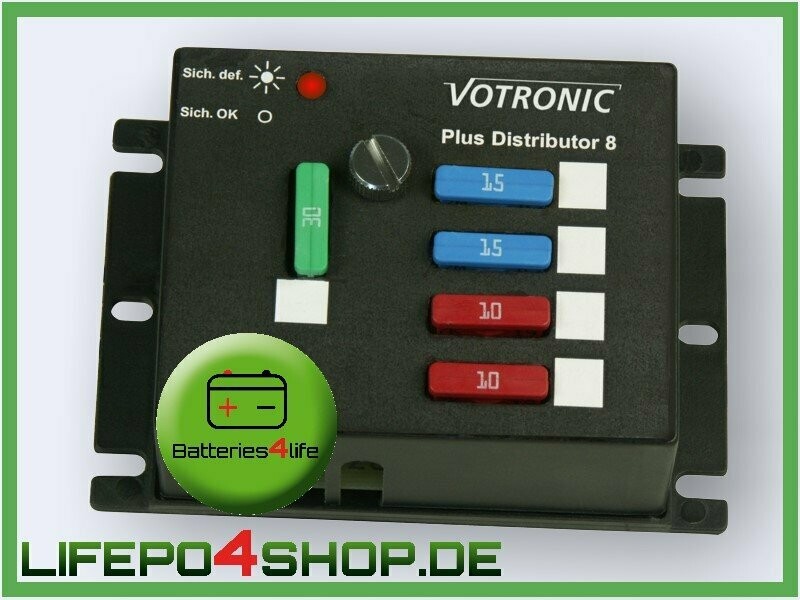

Votronic Plus - Distributor 8 Stromkreisverteiler 3215

€45.82
Ausverkauft
Preis inkl. MwSt. (19%) €7.32
zzgl. Versand
Produktbeschreibung
UPC-Strichcode: 4250683602428
Marke: Votronic Stromkreisverteiler Plus 8 3215

Votronic Plus - Distributor 8

Votronic Nr: 3215

Plus-Distributor 8

Leistungsfähiger Plus-Verteiler mit sechs abgesicherten Ausgängen unterschiedlicher Stärke.

Die Plus-Zuleitung von der Batterie wird an einem massiven Schraubblock mit Kabelschuh (Kabelquerschnitt 16 mm², Gesamtstrom-Belastbarkeit max. 96 A) angeschlossen. Die Verteilung erfolgt auf:

Anschluss 1: Schraubblock mit Kabelschuh (16 mm²) und Streifensicherung 40 A, 50 A oder 60 A, mit Leuchtdioden-Anzeige, als Hauptabsicherung oder für größere Verbraucher wie z.B. Wechselrichter bis 12 V / 600 W bzw. 24 V / 1200 W, leistungsstarke Ladegeräte etc.
Anschluss 2: Schraubklemme 6 mm² mit Flachstecksicherung 30 A, z.B. für mittlere Verbraucher oder Ladegerät. Dieser Zweig kann durch eine interne Brücke vom Hauptkreis oder wahlweise getrennt von den anderen Kreisen über eine zweite Schraubklemme 6 mm2 separat versorgt werden.
Anschluss 3-6: Schraubklemmen mit großem Klemmbereich (4 mm², max. 20 A) und Sicherungshalter für handelsübliche FKS-Sicherungen in den Stärken 1 A bis 20 A; zum Lieferumfang gehören die Stärken 1 x 30 A und 2 x 15 A und 2 x 10 A.

Die Abdeckhaube mit Kabelführungskamm sorgt für sicheren Halt der Kabel und sauberes Aussehen. Die Überwachungsleuchtdiode für die Streifensicherung von Anschluss 1 ist auch bei aufgesetztem Verteilergehäuse sichtbar. Beschriftungsfelder auf dem Gehäuse ermöglichen die sichere Zuordnung der Stecksicherungen. Für 12 V- und 24 V-Betrieb geeignet.


Gerätetyp
Art.-
Nr.
Batterie-Spannung
[V]
Maße (B x H x T)
[mm]
Gewicht
[g]
Plus-Distributor 6 1 3203 12 und 24 90 x 38 x 60 95 A
Plus-Distributor 8 2 3215 12 und 24 105 x 36 x 71 135 B
Prüfzeichen: CE, E-Prüfung (EMV/Kfz-Richtlinie)
Lieferumfang 1: Flachstecksicherungen 1 x 15 A, 1 x 10 A und 4 x 7,5 A, Bedienungsanleitung
Lieferumfang 2: 2x Kabelschuhe 16mm², Streifensicherung 40 A, 50 A, 60 A,
Flachstecksicherungen 1 x 30 A, 2 x 15 A und 2 x 10 A, Bedienungsanleitung

DOWNLOAD BEDIENUNGSANLEITUNG
